朝天门长江大桥工程施工动画

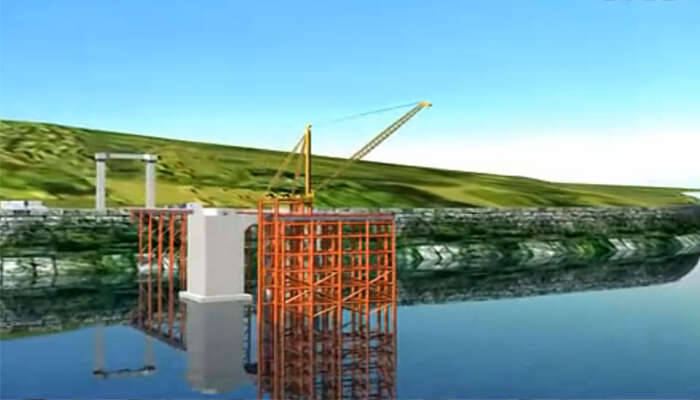

朝天门长江大桥工程施工动画截图1

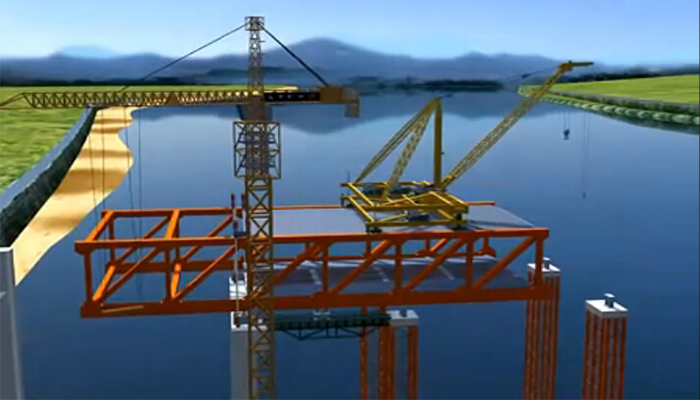

朝天门长江大桥工程施工动画截图2

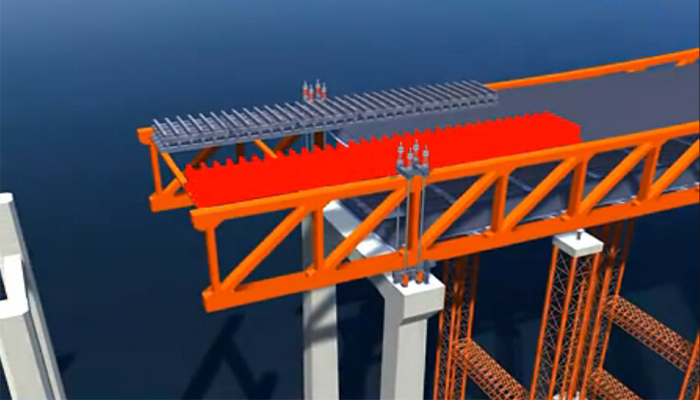

朝天门长江大桥工程施工动画截图3

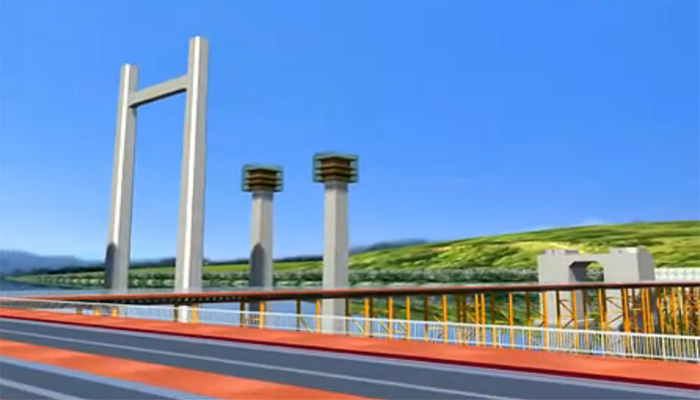

朝天门长江大桥工程施工动画截图4

1 2 3 4

项目名称：朝天门长江大桥工程施工动画

项目背景：

朝天门长江大桥位于长江上游重庆主城区，西连江北五里店，东接南岸弹子石，主跨长552米，全长1741米，若含前后引桥段则长达4881米，主跨为世界跨径　大的拱桥，超越上海的卢浦大桥。

建成后的大桥，分为上下两层。上层为双向六车道，行人可经两侧人行道上桥；下层则是双向轻轨轨道，并在两侧预留了2个车行道，可保证今后大桥车流量增大时的需求。大桥西接江北区五里店立交，东接南岸区渝黔高速公路黄桷湾立交，全长4.158公里，是主城一条东西向快速干道。朝天门大桥与规划中的两江过江隧道一起，将把解放碑、江北城、弹子石三个中央商务区构成一张立体的交通网。

这种拱桥施工难度　大在于钢结构部分，采用组合式系杆。打破了国际惯例一座桥梁用一种钢材的做法，而是使用了三种钢材。由于桥的各个连接点之间承受的力量存在悬殊，大的几千上万吨，小的不到百吨，所以此桥使用了强度不一的Q420、Q370和Q345QD钢材。 拱桥的弧形流畅，但设计和施工难度都大，比如“拱”合龙后，他们设计了一个临时的系杆，拉力达5万吨，全靠它把47500吨钢梁“稳起”，便于安装“拱”。
